手拉葫芦齿轮传动的设计特点

编辑:凌鹰起重机械   浏览:1790   添加时间:2016-06-22 09:47:46

手拉葫芦传动齿轮,采用堆成排列的两组两级直齿四柱齿轮传动。在手链轮轴(五齿长轴)、起重链轮轴之间由两组并列的中间齿轮组成两条平行的传动链,同时为了结构紧凑外形美观,将手链轮装置在起重链轮轴中心。

由于上述结构特点,在制造工艺上应保证两组中间齿轮(短轴齿轮和片齿轮)的组合装配的相对位置正确性,使在工作的任何时刻两组短轴齿轮与片齿轮的组装件中至少一组中的片齿轮,短轴齿轮同时都能与五齿长轴齿轮、花键孔齿轮啮合进行工作。五齿长轴和花键孔齿轮均选用单齿,其目的是便于啮合的两组齿轮,啮合位置相差1/2齿的倾转角。不至于同时工作在齿顶或齿腹以便交替工作。

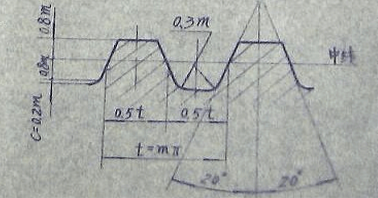

齿形的选择:根据葫芦传动齿轮低速重载,小齿轮齿数甚小等特点。HSZ型葫芦选用了齿形角为20°的渐开线特种短齿变位齿轮,其基本齿条的基本参数如下图:
