HSZ型手拉葫芦

HSZ型手拉葫芦

产品名称:HSZ型手拉葫芦

产品分类:手拉葫芦

产品描述:

HSZ型系列手拉葫芦是一种使用广泛,携带方便的手动起重机械,可用于工业、农业建筑业、矿业等的机器安装、货物起吊、车辆装卸等,尤其适用于露天及无电源作业。 本产品严格按国家3包执行,产品质量由中国人民保险公司(PICC)承保,请放心使用。

详细介绍:

HSZ型手拉葫芦使用规则:

严禁超载使用。严禁用人力以外的其他动力操作。在使用前须确认机件完好无损,传动部分及起重链条润滑良好,空转情况正常。起吊前检查上下吊钩是否挂牢。严禁重物吊在顶部等错误操作。起重链条应垂直悬挂,不得有错扭的链环,双行链的下吊钩架不得翻转。操作者应站在与手链轮同一平面内拽动手链条,使手链轮沿顺时针方向旋转,即可使重物上升;反向拽动手链条,中午即可缓缓下降。在起吊重物时,严禁人员在重物下做任何工作或行走,以免发生人身事故。在起吊过程中,无论重物上升或下降,拽动手链条时,用力应均匀和缓,不要用力过猛,以免手链条跳动或卡环。操作者如发现手拉力大于正常拉力时,应立即停止使用。

凌鹰客户定制大吨位手拉葫芦:

HSZ型手拉葫芦细节图:

工厂实景图:

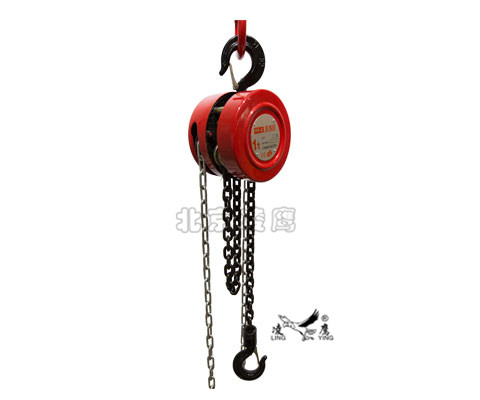

HSZ型手拉葫芦实物图:



HSZ型手拉葫芦技术参数:

型号

HSZ-1/2 HSZ-1 HSZ-1/2



1/2

HSZ-2 HSZ-3 HSZ-5 HSZ-10 HSZ-20
起重量(吨) 0.5 1 1.5 2 3 5 10 20
标准起重高度(米) 2.5 2.5 2.5 2.5 3 3 3 3
试验载荷(吨) 0.75 1.5 2.25 3 4.5 7.5 12.5 25
两钩间量小距离(毫米) 270 270 368 444 486 616 700 1000
满载时手链拉力(牛顿) 225 309 343 314 343 383 392 392
起重链行数 1 1 1 2 2 2 4 8
起重链条圆钢直径(毫米) 6 6 8 6 8 10 10 10
主要尺寸(毫米) A 120 142 178 142 178 210 358 580
B 108 122 139 122 139 162 162 189
C 24 28 34 34 38 48 64 82
D 120 142 178 142 1, , , , 78 210 210 210
净重(公斤) 9.5 10 16 14 24 36 68 155
装箱毛重(公斤) 12 13 20 17 28 45 83 193
装箱尺寸(长x宽x高)厘米 28x21x17 30x24x18 34x29x20 33x25x19 38x30x20 45x35x24 62x50x28 70x46x75
起重高度每增加1米所增加的重量(公斤) 1.7 1.7 2.3 2.5 3.7 5.3 9.7 19.4
