总结手拉葫芦的相关标准信息

编辑:凌鹰起重机械   浏览:31   添加时间:2025-04-28 11:44:54

手拉葫芦等级分类、适用环境及安全结构人工智能时代的来临、绿色产品制造和双碳目标等新世纪的环境需求,手拉葫芦也将迎接新的发展阶段。虽然近几十年的发展已比较充分,但产品已经趋同,同质化倾向严重,新的突破已显艰难。手拉葫芦相关的标准也不断推陈出新,我国的标准手拉葫芦内容已达到国外先进水平,很多企业已经获益颇丰。然而为满足产品适应多样性场合等方面的经验不足,可从各个标准再学习过程中汲取更多的营养,并与实践经验相结得到更适合自身发展的设计制造方面的准则,将有事半功倍的效果。

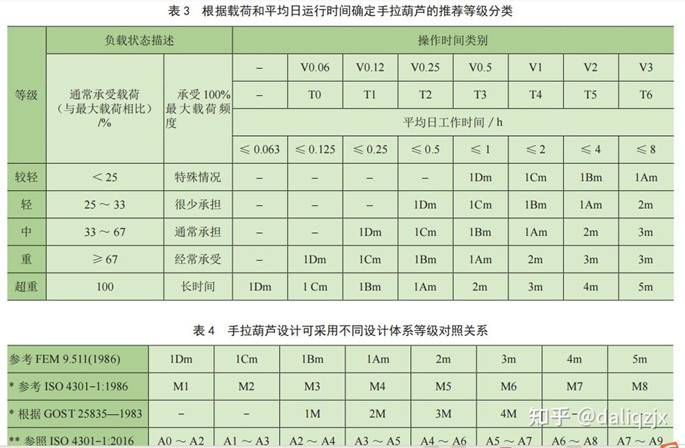

关于等级分类:目前,很多主流标准已不涉及工作等级分类,但仍有不少标准会提出不同类型的等级分类,这些是根据其本地区自身使用情况和市场对应关系的总结,但之间的差异较大。目前还没发现专业机构为手拉葫芦进行专业的等级分类,因此结合不同的起重设备工作等级分类,针对提出的手拉葫芦最大承载质量的工作频率和日平均运行时间的对应关系如表 3 所示。随着全球化,欧洲物流搬运联合会(FEM)的技术指南已被大多数制造商接受,美国相关的起重行业协会也认可其技术文件。表 4是欧洲起重行业普遍认可的不同机械结构设计体系下手拉葫芦设计可采用等级对照关系。

表 4 中 对于手拉葫芦而言,目前很多国际机构和专业制造商仍然采用旧版与 FEM 9.511 相关对应,认为这些使用状态等级还比较适用。 基于目前的常见标准制式的手拉葫芦正常使用情况下的相关对照。对于其他情况的换算,参考新版 ISO 4301-1:2016 附录 B 机构工作级别的换算指南给出,旧版本中机构工作级别M(对应满载循环的总工作时间)和新版中工作级别 A(对应设计的满载工作循环次数)换算方法和示例。此标准对手拉葫芦朝着更先进、精细化、轻量化和定制化等的发展有着重要的指导和实践意义。

关于适用环境:起重产品设计时应考虑较宽的温度范围,特别是低温环境下使用。低温会对许多常用材料的拉伸韧性产生不利影响,应考虑到材料的韧脆转变温度。GOST 28408—1989 中提到出口型的产品应采用 GOST15150—1999 作为设计和制造的参考依据。自然环境导致气候区有所区别,也可以理解我国手拉葫芦有着各式各样的产品,在销售市场中的南橘北枳现象,环境严酷地区需要高质量的产品来确保安全,而一些减配产品也能在温和环境下使用。

关于强度与安全结构方面:一段时期,手拉葫芦制造商特别热衷追求整机的高倍数过载能力,不断投入大量的人力和物力,但最终的市场反响不尽人意。仔细研究历史各阶段的手拉葫芦及相关标准可发现,除 JIS B8802 的早期版本外,绝大多数标准规范对结构安全都要求承受 4 倍额定静载荷测试不破坏即可。这一安全要素是由最早的差动葫芦设计和安全相关应用的经验总结而来,并可通过工程力学方法进行推导验证。另外,EN 13157 条款 5.1 和 ASME HST-2 附录 A[ 同原 MIL-H-904(J)] 中都有额载状态的疲劳测试,前者是次数相对少但强制,后者是测试次数多、关注磨损量的推荐项目。

整机限位强度中 EN 13157 规定链条的尾端连接固定装置应能承受 4 倍额定起重量不破断,是考虑传动机构中安全失效时最不利情况下所受的破坏力,对细部结构有更高的要求。JB/T 7334—2016 类似要求是承受 2.5倍额定起重量的静拉伸不应有破损现象,是考虑瞬时的动载冲击的情况。这反映实际使用中发生的危险状况不一样的情况,各方的关注点有所不同。

目前,制动器是最重要的安全部件,从上述可知此结构已经采用了上百年历史,摩擦片的无石棉化要求也已 40 多年,但其耐磨性能不可与之前相提并论。EN13157 标准强调棘爪弹簧的动作可靠性保证安全使用,这样往往需要多增加弹簧棘爪的数量作冗余设计。而ASME B30.16 要求制动状态时能够保持 1.25 倍额定负载,主要是考虑用使用前验收时的安全特性,以符合使用者的安全检查习惯。

关于手操作力方面,EN 13157 依照额载等级提出了手操作力范围,JB/T 7334—2016 亦采纳了此观点,AS 1418.2—1997 简单要求最大 500 N。EN 13157 还特别提到为避免误操作,若低于 20 daN 时要设置保护装置。MIL-H-904 在效率计算时提到了平均手操作力,但无参考数值,其他标准也有类似情形。实践表明,合理的手操作力值对于产品安全及性能的设计非常重要,EN 标准的这些要求已被积极地采纳到产品设计里。

手拉链条在整机标准中也提到较为简单的要求,很多标准要求手拉链的破断载荷约为极限工作载荷的 4倍,是考虑圆环链条的制造水平。而 EN 13157 要求手拉链条的连接环应能承受至少 120 daN 的力时无塑性变形,是模拟操作者(体重 100 kg)在正常使用时 1.2 倍的动载力。ASME 标准中规定手拉链应能承受 3 倍额定负载所需拉力时不会永久变形,是考虑日常使用可能出现的最大动载的情况。欧美地区对于这些要求更多的是从实践中获取的,只是关注特点不一样。同时手拉链条可作为安全性零件,在其他装置故障时有预警作用以减少更大的风险,国外专业研究机构所做人体功效学研究报告可以佐证这些出处。
