手拉葫芦在钢结构吊装中的方案确定及实施

编辑:凌鹰起重机械   浏览:912   添加时间:2023-06-10 10:17:33



经过从技术可行性、经济成本和施工工期的多方面分析,决定采用方案 4,即2个30t手拉葫芦用于斜柱在空中进行位形调整,即先在楼面设置胎架,斜柱在楼面进行平拼,其中2根吊索采用定绳长,2个30t葫芦作另外2根可调吊索的一部分;斜柱在拼装位形脱离地面以后,在距离地面约1m高度,通过调整手拉葫芦倒链的长度,使斜柱完成位形调整;然后采用塔吊吊装就位,粗就位以后,再通过二次调整倒链长度,使结构精确就位。
(1)确定构件重心及拼装阶段吊索长度:借助设计软件TEKLA导出拼装完成状态的斜柱重心,四根吊索(分别编号1~4号)汇聚点保证在重心线上。目前现场有16m,SWL=20t的吊带,故设定1号和2号绳长为16m,然后从软件可量出3号和4号的绳长为17.2m, 所以2个手拉葫芦在拼装阶段的起始工作长度为17.2 m-16m=1.72m。

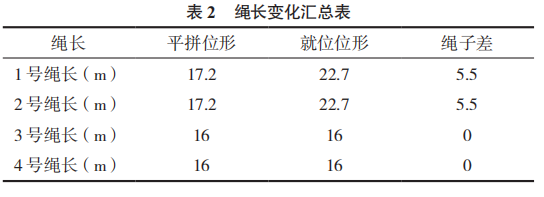

(2)就位状态绳长计算:使用设计软件TEKLA,对就位位形状态进行模拟,通过重心不变原理,做重心垂线,使所有绳子交于一点,测量出每个绳子的长度。如表2所示,整个位形转换过程中,1号和2号绳长是不变的,3号和4号可调绳长需要伸长5.5m,所以5.5m就是手拉葫芦需要调节的长度。

(3)地面脱离胎架:在绑钩结束后,起重工让吊钩对准构件的重心点,然后调整手拉葫芦使所有绳长满足起扳绳长,斜柱缓慢脱离胎架。斜柱的胎架使用型钢 H250 mm×250 mm×12×24mm 作为主材,20mm 厚钢板作为调节刀板。

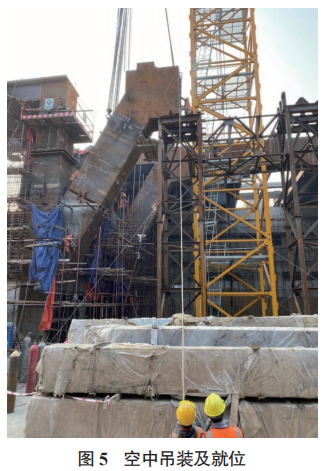

(4)起扳和就位:起板过程需要具有上岗证书的起重工通过对讲机进行良好的沟通,注意查看吊钩的重心和节点的重心是否在一条线上,避免起吊过程中出现大的晃动。起重工调整手拉葫芦(伸长手拉葫芦),使斜柱底段逐渐下落,调整至就位位形的绳长时,采用全站仪测量斜柱顶部,保证水平误差在±10mm 以内;然后缓慢吊装就位,就位以后微调手拉葫芦,保证对接缝顺利连接,顶部处于水平状态,误差在±3mm 以内,然后停止调整,对斜柱进行焊接加固。现场实施如图5所示。
