新型与传统镀锌电动葫芦的不同点有哪些?

编辑:凌鹰起重机械   浏览:11   添加时间:2025-05-06 08:54:42

转机构的对比传统旋转机构葫芦架板连接口采用铰接连接,葫芦在运行和停止由于自身惯性和冷启动原因导致前后摇摆不平稳。本文介绍的镀锌电动葫芦其新型旋转机构采用回转支承结构,属于刚性连接,葫芦在运行过程中不会出现上述情况导致无法实现精准定位且跑车轨道两侧增加水平轮装置,避免运行过程中发生啃轨、跑车上墙等现象。

起升装置的对比:传统的电动葫芦其起升装置由吊钩装置、起升减速器、起升电动机、卷筒装置、左旋导绳器、右旋导绳器、固定式葫芦外罩等组成。其中卷筒为双旋向,卷筒两端压绳,钢丝绳从一端压绳后缠入卷筒通过导绳器、吊钩滑轮、定滑轮、后进入另一旋向卷筒缠绕完成后通过压绳板固定;起升减速器、起升卷筒组、起升电动机一字型串联布置,卷筒内部增设二节轴通过刚性联轴器与减速器连接,通过弹性联轴器与电动机连接。

传统电动葫芦起升装置通过卷筒卷入、卷出钢丝绳带动吊钩升降运动,而本文介绍的刚性镀锌葫芦钢丝绳与起吊装置总成刚性运动横梁滑轮连接,不与吊物直接连接,避免了因钢丝绳为柔性造成的吊物来回晃动不平。传统镀锌电动葫芦起升采用重锤限位、断火限位双重防护,而本文介绍镀锌线上使用的刚性镀锌电动葫芦在设计时通过自身尺寸结构的设计,使导向轮在运行至轨道尽头时,起吊装置总成与卷筒装置仍留有安全空间,可以保证在上限位失效后,通过其机械结构可防止起升冲顶,避免了安全事故发生的可能。

由于传统葫芦采用吊钩结构,钢丝绳在绕入吊钩滑轮和定滑轮时会产生一定磨损,减少钢丝绳使用寿命。新型电动镀锌葫芦采用1组滑轮,取消了定滑轮,且滑轮内采用关节轴承可以补偿钢丝绳与滑轮、钢丝绳与卷筒夹角角度,减少钢丝绳磨损,减少滑轮组所受侧向力。

电动葫芦结构的对比:传统镀锌线电动葫芦与本文介绍新型镀锌葫芦的区别主要有以下几点:

1)传统电动葫芦采用吊钩装置负责起吊、清洗镀锌件,由于钢丝绳为柔性,电动葫芦在水平方向运行不断启停,挂钩由于惯性在起吊过程中,吊钩特别容易前后摆动,无法定位,撞击槽壁,影响生产的正常进行,所以需等待吊钩二次垂直,浪费时间。本文介绍镀锌葫芦采用刚性葫芦架,无吊钩装置,为起吊装置与下方吊具连接,吊具与钢丝绳并未直接接触,不会出现因钢丝绳为柔性导致左右摇摆而出现大幅度摇摆。

2)传统电动葫芦为保证重心在主动跨、从动跨车轮内,葫芦架需加宽设计,在起升装置对侧需增配重以保证重心位置。本文镀锌葫芦起升机构位于跑车正下方,保证出绳位置在葫芦正下方,无需增加配重装置,且葫芦架自身为刚性,可以限制除垂直方向外其余方向的行走,压缩了葫芦本体侧向空间,进一步降低厂房建设和镀锌工艺槽建设成本。

3)传统电动葫芦采用导绳器在两端定滑轮在中间布置,为保证上极限位置时钢丝绳与卷筒夹角< 3.5°,卷筒中间预留光段较大,加大葫芦外形尺寸,减少了葫芦轨道方向运行极限且由于采用定滑轮结构,故起升装置为1根绳布置,若出现钢丝绳拉断,葫芦将无法保持住重物,进而出现吊重物直接坠落存在安全隐患。本新型镀锌葫芦起升机构结构采用两端下绳与起升横梁滑轮组配合,滑轮组内为关节轴承,可以补偿一定夹角,进而减少钢丝绳磨损,卷筒两端绕绳采用 2 根独立钢丝绳,可避免因一端钢丝绳拉断,吊重物坠落发生安全事故,导绳器从两端向内下绳无需增加光段,可以缩短卷筒长度增加轨道方向运行极限。

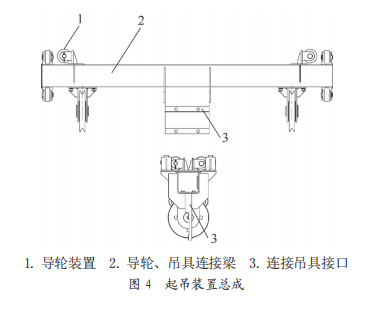

4)相较传统葫芦起升装置可不设置重锤限位。起吊装置总成上的水平轮装置在葫芦架矩形管导轨上运行,当径向水平轮装置运行至葫芦支座下矩形管处时,导向轮与葫芦架矩形管底面接触停止,防止冲顶,有效提高了起升上极限约 200 mm。

5)传动电动葫芦卷筒为预留光段,造成卷筒较长,而葫芦式起重机卷筒为固定绳槽壁厚,所以卷筒内部需在减速器端焊接中间支撑保证卷筒平稳运行,但是卷筒为密闭无缝钢管,所以在一定程度上不利于生产加工,降低生产效率。本结构葫芦无需预留光段,所以不需要在卷筒内部焊接中间支撑,间接提高生产效率。

6)相较于传统镀锌葫芦采用上座板与葫芦架通过螺栓连接,本文介绍新型镀锌电动葫芦,可直接采用运行式葫芦架板与葫芦架通过螺杆连接,架板孔仅起连接

固定作用,不需要对架板孔精加工,而传统上固定座式葫芦需对座板上面和葫芦架下面加工保证平面度,本结构葫芦减少了精加工步骤,间接提高生产效率。

7)传统旋转机构葫芦架板连接口采用铰接连接,葫芦在运行和停止由于自身惯性和冷启动原因导致前后摇摆不平稳,本文介绍的镀锌线使用电动葫芦其新型旋

转机构采用回转支承结构,属于刚性连接,葫芦在运行过程中不会出现上述情况导致无法实现精准定位且跑车轨道两侧增加水平轮装置,避免运行过程中发生啃轨、跑车上墙等现象。

镀锌电动葫芦可以满足镀锌线上各种工况使用需求,尤其利于自动、半自动镀锌线,如有特殊生产需要,可在轨道上布置多台镀锌葫芦联动使用。为了电动葫芦设备的运行安全,单台葫芦使用时,采用拨杆限位降低一定成本,多台联动使用时,增加机械防碰撞装置和激光限位冗余设计保证设备运行安全。

本镀锌行业用电动葫芦的设计完成,满足了镀锌线生产的半自动、自动工况,具有运行精度高、起吊平稳与适应性强等特点,对镀锌行业具有很强的实用性,且已投入市场,进入客户车间,不同于以往的镀锌车间用葫芦,该电动葫芦极大推进镀锌行业自动化作业的进程,节约原本 1/3 的生产时间,提高了镀锌线的生产效率,取得了客户的一致好评,并且其采用均为普通二合一电机,仅增加部分钢结构,取消了吊钩等不必要装置,与传统镀锌葫芦成本相差无几,市场反应较为良好。
