煤矿用手拉葫芦挂具的结构原理

编辑:凌鹰起重机械   浏览:1194   添加时间:2022-05-25 10:07:16

煤矿采煤工作面两端有很多机械设备,这些机械设备的移位、更换和检修均用到手拉葫芦。手拉葫芦的悬挂基础是井下支护所用的工字钢顶梁或铰接顶梁,手拉葫芦的挂钩不能直接悬挂在上述顶梁上,而需要通过盘绕圆环链或其他中间挂具才能实现手拉葫芦的悬挂。本文介绍一种与矿用手拉葫芦配套使用的挂具,该挂具结构简单、加工容易,可使手拉葫芦的悬挂工作变得方便可靠。挂具的结构原理如下:

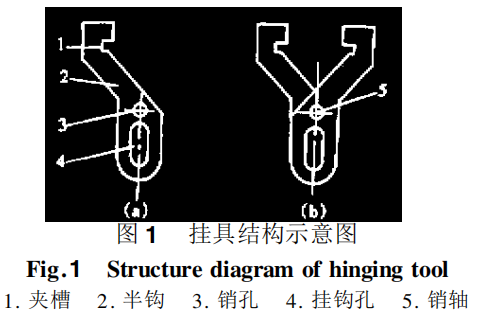

如图1所示,挂具的主体部分是1个尺寸形状完全相同的部件,这里称之为半钩。半钩上有夹槽、销孔和挂钩孔,如图1(a)所示,夹槽用来夹持工字钢顶梁或铰接顶梁的下缘,销孔中穿入销轴将半钩组装成挂具,如图1(b)所示。2个半钩绕销轴转动可改变2个夹槽之间的距离,实现摘下和按上挂具的动作。挂钩孔中插入手拉葫芦的挂钩,手拉葫芦的挂钩起到固定销的作用,限制2个半钩开合,实现挂具夹持牢固。
