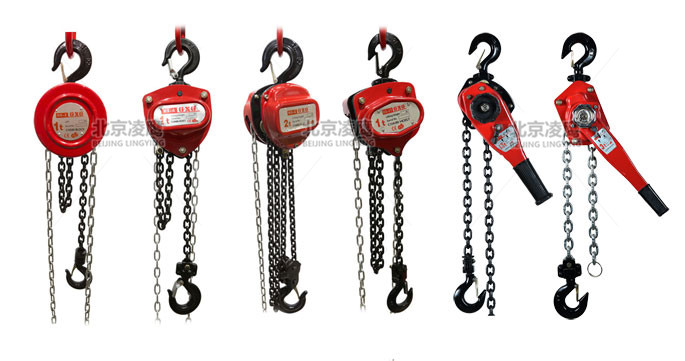

手拉葫芦的参数及机构分类

编辑:凌鹰起重机械   浏览:2686   添加时间:2021-01-26 11:14:59

手拉葫芦的基本参数有:起重量、跨度、幅度、起升高度、各机构的工作速度以及起重机械的工作级别等,这些参数表面起重机械的工作性能和技术经济指标,是设计、制造和选用起重机械的依据是主要机件选用合金钢材料制造链条采用800Mpa高强度起重链条,材质一般为20Mn2。高强度吊钩,链条热处理、低磨损、防腐蚀的链条;锻打式的吊钩设计确保了缓慢起升以防过载,符合欧洲CE安全标准。

手拉葫芦分为起升机构、运行机构、回转机构和变幅机构。

起升机构:一般有驱动装置、环链卷绕系统、取物装置及安全装置等组成。驱动装置包括手拉链条,手拉链轮,制动盘摩擦片及棘轮等,环链卷绕系统包括挡板、导轮、插销等。取物装置有吊钩、吊环、抓斗、吊具、挂梁等多种形势。安全保护装置有超负荷限制器、起升高度限位器、下降深度限位器、超速保护开关。

运行机构分为有轨运行和无轨运行两类:轨型式运行机构主要由运行支承装置与运行驱动装置两大部分组成。运行支承装置用来承受手拉葫芦的自重和外载荷,并将所有这些在和传递给轨道基础建筑。主要包括均衡装置、车轮、轨道等。运行驱动装置用来驱动葫芦在轨道上运行,主要由减速器、制动器等组成。无轨式运行机构是各种流动式葫芦的重要组成部分。

回转机构:由回转支承装置和回转驱动装置两大部分组成。前者将葫芦的回转部分支持在固定部分上,后者驱动回转部分相对于固定部分回转,并承受葫芦回转部分作用于它的垂直力、水平力和倾覆力矩。

变幅机构:按工作性质分为非工作性变幅和工作性变幅,按机构运行形式分为运行小车式变幅和臂架摆动式变幅;按臂架变幅性能分为普通臂架变幅和平衡臂架变幅。
