分析环链电动葫芦的“不足”与“革新

编辑:凌鹰起重机械   浏览:1711   添加时间:2015-08-14 09:25:54

环链电动葫芦在仓库、物流、码头、建筑等行业得到了广泛的应用。但是现有的环链电动葫芦存在很多的不足,北京凌鹰针对这些不足做出了技术上的革新。北京凌鹰技术为您详细介绍:

环链电动葫芦的“不足”之处——现有环链电动葫芦,减速箱内传动普遍采用直齿传动,容易产生高频率噪音;同时,常规的环链电动葫芦缺少相应的上升下降限位装置,在使用过程中,容易因吊钩和链条对电动葫芦机体的撞击而造成机体内零部件的损坏;另外,由于吊环固定安装于电动葫芦机箱顶部,由于无法调节移动,因而当分别使用单链吊钩和双链吊钩时,无法保证其吊钩中心始终与吊环中心重合,容易使得电动葫芦机体偏斜,造成机体内传动零部件的损坏。

北京凌鹰技术上的“革新”——针对电动葫芦以上不足,北京凌鹰提供了一种具有上升下降限位功能和可调节吊环且噪音低的环链电动葫芦

“革新”的环链电动葫芦,包含有减速箱、吊环、链条、吊钩和链轮,减速箱底部开有链条的出链孔,所述链轮与减速箱的输出端相连,链条首端缠绕于链轮上,链条上套有缓冲挡块,减速箱的底部内壁上安装有限位装置,且限位装置位于出链孔旁,限位装置包含有一支架,支架为“L”形,支架的侧板上安装有微动开关,支架的底板固定于减速箱的底部内壁上,且支架底板与减速箱相固定位置处穿接有一顶轴,顶轴正对微动开关的触头。

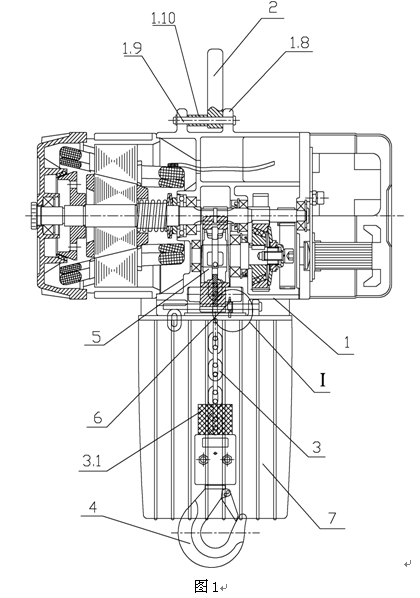

“革新”的环链电动葫芦优势:由于设置有限位装置和缓冲挡块,下降至下限时,套装于链条首端的缓冲挡块将撞击限位装置的顶轴,从而触动限位装置的微动开关,微动开关即可关闭电源,上升至上限时,位于链条末端(单链使用状态)或链条上(双链使用状态)的缓冲挡块将撞击限位装置的顶轴,从而触动限位装置的微动开关,微动开关即可关闭电源,从而达到了上升下降限位的功能;同时,由于采用斜齿轮进行传动,因而具有较高的传动平稳性,能够有效降低工作时的高频噪音;另外,增设的调整套能够可选择的调整吊环的位置,使之与吊钩保持在同一轴线上,如图1所示,当为单链使用状态时,调整套位于左端,吊环位于右端,此时吊环与吊钩位于同一轴线上。

备注:图中减速箱1、吊环2、链条3、吊钩4、链轮5、限位装置6、集链箱7、连接块1.8、销轴1.9、调整套1.10、缓冲挡块3.1
