说一说防爆电动葫芦发展中的那点“小事”

编辑:凌鹰起重机械   浏览:1792   添加时间:2015-08-15 09:18:52

国内防爆电动葫芦是在原有的CD1、MD1、HB型电动葫芦的基础上研制而成的,其存在安全性、可靠性,但是在石化企业厂房易燃、易爆的气体环境下,无法满足施工场所的使用环境。电动葫芦的电动机易发生断裂,制动机失灵的情况。

针对以上技术缺陷,北京凌鹰提供一种运输、安装方便安全性能高,可靠性好,噪音小,控制箱的箱体重量轻,接线安装方便的一种新型防爆电动葫芦。

这种防爆电动葫芦是由制动电机,减速器,变速器,制动器,自动控制开关,卷筒,卷筒绳,卷筒轴,制动轮,变速齿轮,滚轮,棘爪,棘轮,拉簧,控制箱体,接线箱体,盖板,电缆引入器构成。

(1)其特征是在卷筒的一端通过卷筒绳连有一个变速器和制动电机,在卷筒的另一端通过卷筒绳连有一个变速器和制动器,制动电机的转子轴前端安装有一个制动轮,转子轴后端在变速器内安装有变速齿轮,变速器的输出轴固定连接在卷筒一端中心,在卷筒另一端中轴线上安装有卷筒轴,减速器的低速轴与卷筒连接,制动器与变速器的高转速轴连接,制动器为电力液压制动,制动器的电源连接在自动控制开关上。

(2)当电动葫芦通电工作时,制电动机通过减速器驱动卷筒旋转,从而缠绕卷筒绳升降起吊重物,滚轮和棘爪随着导轨的旋转而摆动,由于拉簧的作用,棘爪和棘轮不能啮合,当制电动机制动失灵时,起吊的重物快速下坠带动卷筒逆时针方向加速旋转,当作用于滚轮的离心力大于拉簧的拉力时,棘爪与棘轮啮合,将卷筒安全制动,同时断开电动葫芦下降方向的自动控制开关,避免事故发生,提高了施工的安全性。

(3)控制箱体与接线箱体固定连接为一体,在控制箱体和接线箱体的开口端均设有盖板,形成两个控制密封腔和接线密封腔,在接线箱体的三个表面上设有电缆引入器,使接线安装过程方便施工,且控制箱体的质量较轻。

这种防爆电动葫芦弥补了原有防爆电动葫芦的不足,具有运输、安装方便,可靠性好,噪音小;控制箱的箱体重量轻,接线安装方便,使用寿命长,施工安全性高的特点,是一种具有推广价值的新产品。

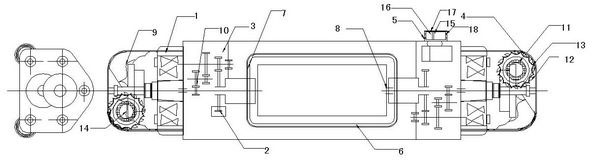

备注:下图为新型防爆电动葫芦简图。

其中各部分标记如下:制动电机1,减速器2,变速器3,制动器4,自动控制开关5,卷筒6,卷筒绳7,卷筒轴8,制动轮9,变速齿轮10,滚轮11,棘爪12,棘轮13,拉簧14,控制箱体15,接线箱体16,盖板17,电缆引入器18。
