低速环链电动葫芦内置式高度检测装置的作用及应用

内置式高度检测装置主要由齿轮轴、位移检测传感器和PLC控制板组成。齿轮轴位于电动葫芦内，齿轮轴贯穿PLC控制板，PLC控制板上设有位移检测传感器，位移检测传感器位于齿轮轴旁，PLC控制板与位移检测传感器电连接，齿轮轴上设有感应点，感应点与位移检测传感器配合。根据不同葫芦的结构，在葫芦电机的齿轮轴上，布置一个凸起或凹陷的感应开关感应点用于检测该轴的转动圈数。低速环链电动葫芦必须配置控制的PLC或单片机，用于处理感应开关检测到轴的转动圈数。每台环链电动葫芦会根据实际链条长度，预先在程序中设定好链条的首位限位点。PLC或单片机程序设定好检测的轴与起重链条运行距离的比例，再根据检测轴转动的圈数计算出链条运行的距离，实时计算出吊钩的高度，当链条运行到限位点时会自动停机，起到限位的作用。

（1）内置式高度检测装置属于创新性新产品，特别适用于葫芦的智能控制。

（2）内置式高度检测装置可以实现葫芦的健康监测和寿命预测。

（3）内置式高度检测装置可以对葫芦高度限位、下降极限限位、超速保护等安全保护。

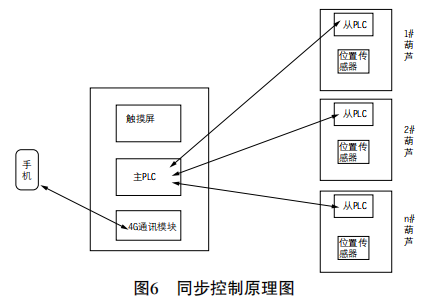

（4）内置式高度检测装置可以方便实现群吊同步控制。

（5）内置式高度检测装置不影响葫芦结构和尺寸，安全可靠，寿命长，值得大力推广。
