“新起点”——钢丝绳电动葫芦限位装置

编辑:凌鹰起重机械   浏览:2124   添加时间:2015-08-05 09:46:45

限位装置是钢丝绳电动葫芦必不可少的组成部分,但在实际使用过程中仍然存在诸多的问题,其主要体现在以下几个方面:

(1)由于细长结构的限位杆3’是装于卷筒外壳1’上,钢丝绳电动葫芦在运输、搬运、安装或使用过程中,限位杆3’存在因受到外力碰撞而弯曲变形的隐患,限位杆3’一旦变形后,上至点停止块31’、下至点停止块32’的位置即发生改变,其结果同样会导致限位不准确;

(2)串接在起升电机供电回路中的断火开关4’,其电流值与起升电机的电流值是相同的,当断火开关4’起作用时,断开的是起升电机电源,故断火开关4’电流值较大,容易损坏而导致断火开关4’动作失灵;

(3) 防护等级低:为IP44。

下面北京凌鹰为大家介绍一下钢丝绳电动葫芦限位装置的“新起点”—一种限位准确性高的改进的钢丝绳电动葫芦限位装置。这种限位装置主要做了以下创新:

(1)包括位于卷筒外壳1的开口10处的导绳器2、导绳器2可沿着开口10左右移动,在导绳器2的移动区域相对应的卷筒外壳1两端附近设置有下止点限位行程开关32、上止点限位行程开关31,下止点限位行程开关32、上止点限位行程开关31分别通过左开关固定板42、右开关固定板41安装到卷筒外壳1上,下止点限位行程开关32、上止点限位行程开关31分别串联到钢丝绳电动葫芦的控制回路中,下止点限位行程开关32、上止点限位行程开关31分别具有下止点挠性拔杆320、上止点挠性拔杆310。

(2)当钢丝绳5放卷时,导绳器2向左移动,直至其拨动到下止点挠性拔杆320,此时导绳器2处于卷筒外壳1左端附近,下止点限位行程开关32起作用,断开控制回路,起升电机停止转动以使钢丝绳电动葫芦静止于下止点位置;当钢丝绳5收卷时,导绳器2向右移动到卷筒外壳右端附近,此时导绳器2拨动到上止点挠性拔杆310,上止点限位行程开关31起作用,断开控制回路,起升电机停止转动以使钢丝绳电动葫芦静止上下止点位置,同样起到了限位作用。

(3)下止点限位行程开关32、上止点限位行程开关31均为小工作电流的断控型行程开关。故限位行程开关使用寿命长。

(4)  本实用新型的限位行程开关可应用在电动葫芦以控制电动葫芦控制回路,来实现限位功能。

备注:图1为应用于钢丝绳电动葫芦上的常规限位装置结构示意图

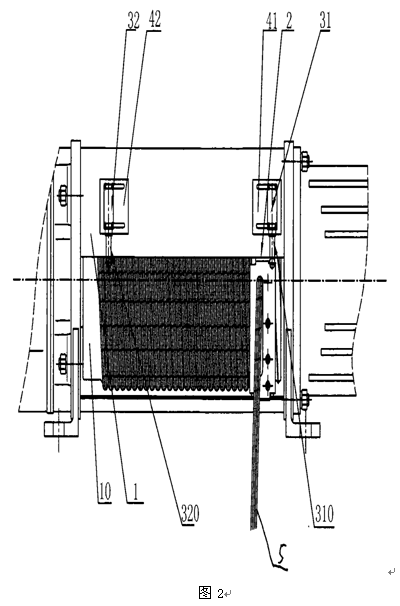

图2为创新的应用于钢丝绳电动葫芦上的限位装置结构示意图。
