图解用于吊装转向架的液压吊索具

编辑:凌鹰起重机械   浏览:2055   添加时间:2015-08-04 09:44:14

中国已经进入了吊索具工业化生产的时代,国内现有的吊索具吊装转向架时吊钩会左右摆动,在钩下作业的工作人员容易挤伤手指,危及人身安全;而且吊钩的角度没有采用液压装置定位,钩下需要两个人才能完成作业,浪费人力且工作效率低。下面北京凌鹰为大家介绍一种专门用于吊装转向架的液压吊索具。

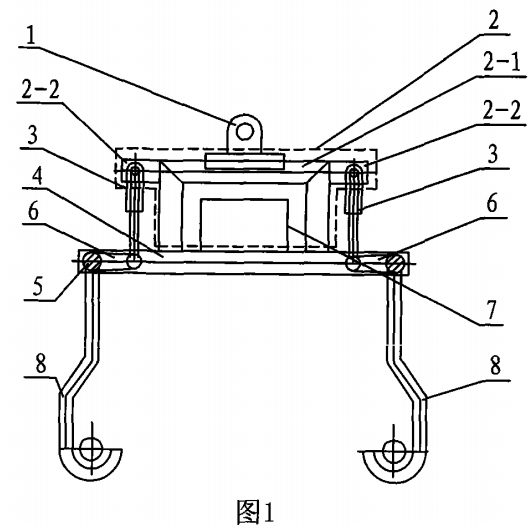

这种吊索具由吊环(1)、框架体(2)、两个液压油缸(3)、两个横梁(4)、两个吊钩轴(5)、两个连动梁(6)、液压泵(7)和四个吊钩(8)组成,其特征在于:所述吊环(1)的下端面固接在框架体(2)的上端面上,所述两个横梁(4)水平设置在框架体(2)的下方,所述所述两个横梁(4)水平设置在框架体(2)下端面上,所述两个液压油轴缸(3)的缸体分别固接在框架体(2)的两侧,所述两个液压油缸(3)的连杆下端分别与连动梁(6)的一端连接,所述两个吊钩轴(5)与两个横梁(4)构成四框体,所述两个横梁(4)的两端分别与吊钩轴(5)转动连接,所述两个吊钩轴(5)的中部分别与连动梁(6)的另一端连接,每个吊钩轴(5)的两端分别固接有吊钩(8),所述液压泵(7)位于框架体系(2)内并与框架体(2)固接,所述两个液压轴(3)通过油管分别与液压泵(7)连通。

用于吊装转向架的液压吊索具,彻底解决了在钩下作业的工作人员容易受伤的问题,而且节省了人力物力。
