电动葫芦起重机系统总体分析

编辑:凌鹰起重机械   浏览:92   添加时间:2022-11-10 10:45:38



户外主变、真空开关等台架式设备安装是当前配电网建设、大修技改的一项十分重要的工作。目前,搭斜台人工抬吊的方法安全性差,很容易被重物压伤,斜台上设备也容易失稳,设备容易磕碰;常规起重机械起吊对地形条件要求高,对于地处沿海,虾池、盐池、水塘分布较多地区,无法进场安装,同时租赁台班费用高,资源浪费明显。由此可见,目前台架式设备吊装方法均具有局限性 ,无法适用特殊条件下设备安装。
针对上述问题,该文设计了一种适用于配电网台架式设备安装的新型起重机,该设备的额定起重量要与台架式设备的质量相适应,且适用于各种非常规地形,设备体积轻便、操作方便,成本相对低廉,吊装作业安全可靠。

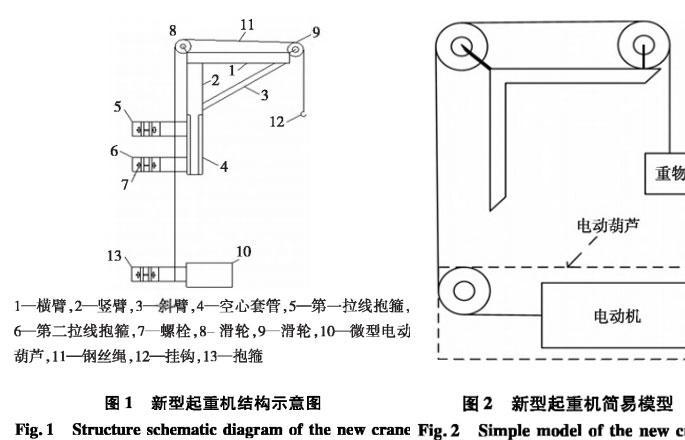

新型起重机是由三角架⑷、抱箍、滑轮、电动葫芦、小型发电机等单位组成,整体结构如图1所示。架体是由横臂、竖臂、斜臂、滑轮焊接成的三角架结构,套管与竖臂采用插接方式相连,滑轮分别设置在横杆两端,拉绳穿过滑轮固定在电动葫芦上。吊装设备时,可以通过控制器控制电动葫芦装置闵轻松吊起重量较大的设备,起吊设备不受地形限制,成本低廉,便于携带和安装,起吊过程安全、平稳、有序。
通过通用桥式起重机桥相关知识进行设计,建立新型起重机简易模型如图2所示。该装置技术简单,基本结构只需电动机、滑轮等设备即可,组装方便,只需针对台架式设备及现场环境做针对性调整即可,由于该装置通过抱箍固定在电杆上使用,不受地形限制。
