介绍低速环链电动葫芦高度检测及群吊同步系统

编辑:凌鹰起重机械   浏览:110   添加时间:2022-10-28 09:27:18



低速环链电动葫芦又称低速环链电动提升机,主要应用在附着式升降作业安全防护平台、船体、储罐等大型结构件的起吊作业中,一般为几个乃至数十个群吊使用。传统的低速环链电动葫芦没有高度检测装置,在其群吊过程中,由外部重量传感器和控制箱通过控制各个低速环链电动葫芦的重量差来避免位移差过大,或者通过外部链轮链条机构实现起升速度测定。
目前,环链电动葫芦基本上不进行高度检测。通用的是仅有极限限位,采用的是机械按压的限位开关,即在链条的首末端安装一个弹簧或其他弹性材料,在环链电动葫芦本体上安装两个行程开关或微动开关(一个控制上限位,一个控制下限位)。当链条运行过程中,链条首端或末端的弹簧撞到限位开关,即触发限位功能。

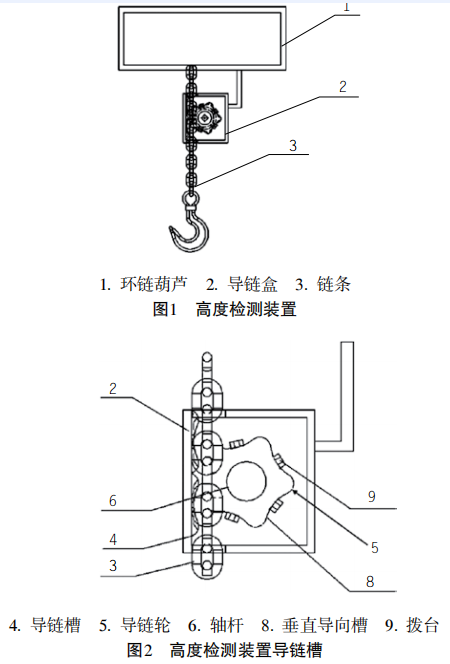

外挂高度检测装置:也有一些研究,如图1和图2所示,环链葫芦的壳体下方布置一个导链盒,导链盒内布置导链轮,与链条啮合,导链轮的转动带动凸轮限位器工作,从而实现高度测定。这种测速方式使得葫芦的有效起升高度降低,并且导链盒需要有葫芦壳体刚性连接,不然影响链条和导链轮的啮合,造成检测精度下降。导链盒的存在又使得葫芦垂直方向体积变大,增加了包装、运输的难度。
重量同步控制系统:也有一些同步是通过重量差来实现的,例如CECS 373:2014《附着式升降脚手架升降及同步控制系统应用技术规程》规定,每个低速环链电动葫芦配备一个载荷传感器和单控箱,一个总控箱控制若干个单控箱,如图3所示。当两个传感器载荷差超过±15%时发出报警,当两个传感器载荷差超过±30%时停机。
通过重量来实现同步,在实际使用中可以避免一个葫芦快一个葫芦慢,从而避免起升过快或过慢的葫芦受力过大造成事故。但是从理论上来讲,同步指的是位移同步,和受力没有关系,所以用受力差来实现同步不能代替位移同步,仍需要高度检测装置。
