图解螺旋千斤顶的结构及原理

编辑:凌鹰起重机械   浏览:13924   添加时间:2017-05-28 09:29:52

千斤顶主要用于厂矿、交通运输等部门作为车辆维修及其他起重、支撑等工作。其结构轻巧坚固、灵活可靠,一人即可携带和操作。千斤顶可以分为机械千斤顶和液压千斤顶两种,机械千斤顶的代表为螺旋千斤顶。

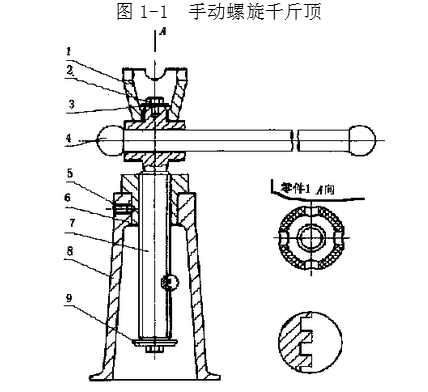

螺旋千斤顶由底座、螺杆、螺母、托杯、手柄等零件所组成。螺杆在固定螺母中旋转并上升或下降,把托杯上的重物举起或放下。螺杆7和螺杆6是它的主要零件。螺母6用紧定螺钉5固定在底座8上。转动手柄4时,螺杆即转动并上下运动。托杯1直接顶住重物,不随螺杆转动。安全板3防止托杯脱落,安全板9防止螺杆由螺母中全部脱出。对这一装置的主要要求是:保证各零件有足够的强度、耐磨性、能自锁、稳定性合格等。

工作原理:螺旋千斤顶是手动起重工具种类之一,其结构紧凑,合理的利用摇杆的摆动,使小齿轮转动,经一对圆锥齿轮合运转,带动螺杆旋转,推动升降套筒,从而重物上升或下降。
