阐述螺旋千斤顶的四种运动方式(图)

编辑:凌鹰起重机械   浏览:3332   添加时间:2017-03-30 09:32:17

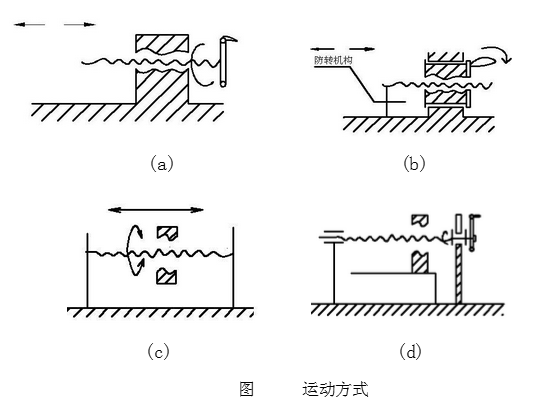

千斤顶又叫举重器、顶重机、顶升机等,主要有液压千斤顶、螺旋千斤顶、卧式千斤顶和分离式千斤顶。螺旋千斤顶一般只用于机械维修工作,是通过往复扳动手柄,拔爪即推动棘轮间隙回转,小伞齿轮带动大伞齿轮,使举重螺杆旋转,从而使升降套筒获得起升或下降,而达到起重拉力的功能。按螺杆与螺母相对运动方式,螺旋传动可以有以下四种运动方式:

一、螺母固定不动,如图(a)螺杆转动并往复移动,这种结构以固定螺母为主要支撑,结构简单,但占据空间大。常用于螺旋压力机、螺旋千斤顶等。

二、螺母传动,如图(b)螺杆做直线移动,螺杆应设防转机构,螺母转动要设置轴承均使结构复杂,且螺杆行程占据尺寸故应用较少。

三、螺母旋转并沿直线移动,如图(c)由于螺杆固定不动,因而两端支撑结构较简单,但精度不高。

四、螺杆转动,如图(d)螺母做直线运动,这种运动方式占据空间尺寸小,适用于长行程螺杆。螺杆两端的轴承和螺母防转机构使其结构较复杂。车床丝杠、刀架移动机构多采用这种运动方式。
