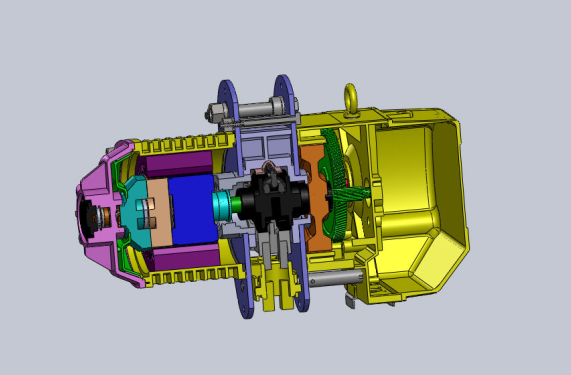

图解电动葫芦的构造

编辑:凌鹰起重机械   浏览:3319   添加时间:2015-09-22 09:12:50

电动葫芦是一种小型起重设备,由电动机、传动机构和卷筒或链轮组成,一般可以分为钢丝绳电动葫芦和环链电动葫芦两种。环链电动葫芦分为进口和国产的两种;钢丝绳电动葫芦分为CD1型(单速提升)、MD1(双速提升);微型电动葫芦、卷扬机、多功能提升机。

钢丝绳:采用GB1102-74(6*37+1)X型起重钢丝绳,保证了经久耐用。

控制箱:采用能在紧急情况下切断主电路,并带有上下行程保护断火限位器的装置。确保了电动葫芦的安全运行。电器元件寿命长,使用可靠。

电动葫芦结构减速器:采用三级定轴斜齿轮转动机构,齿轮和齿轮轴用经过热处理的合金钢制成,箱体,箱盖由优质铸铁制成,装配严密,密封良好。减速器自成一个部件,装卸极为方便。

锥形电动机:起升电机采用较大起动力矩锥形转子制动异步电动机,无须外加制动器。电机负载持续率为25%,电机采用B级或F级绝缘,电机防护等级IP44/IP54。 按钮开关:手操作轻巧灵便,分有绳操纵和无线遥控两种方式。 构造:

电动葫芦的组成部分有:电机、传动机构、卷筒和链轮。 以电机和卷筒相互位置不同大致可分为四种类型。

(1)电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置,宽度方面尺寸大, 结构笨重, 机械效率低, 加工较困难已没有厂家生产这种结构型式的产品了。

(2)电动机轴线平行于卷筒轴线的电动葫芦,其优点为高度与长度尺寸小。其缺点为宽度尺寸大,分组性、制造与装配复杂。轨道转弯半径大。

(3)电机装在卷筒里面的电动葫芦,其优点为长度尺寸小,结构紧凑。其主要缺点为电机散热条件差,分组性差,检查、安装、维护电机不便, 供电装置复杂。

(4)电机装在卷筒外面的电动葫芦,其优点为分组性好、通用化程度高、改变起升高度容易、安装检修方便。其缺点为长度尺寸大。

了解电动葫芦的内部构造以及其本身的特点对使用电动葫芦有很大的帮助,北京凌鹰专业生产电动葫芦,了解更多,可以继续关注北京凌鹰。
