一种新型环链电动葫芦的设计特点

编辑：凌鹰起重机械浏览：3665 添加时间：2014-12-10 08:30:24

环链电动葫芦是一种比钢丝绳电动葫芦体积小、重量轻的起重设备，在建筑、工厂、矿山、仓储等生产现场应用广泛。本文设计出了一种更为轻便、实用的HDH型10吨环链电动葫芦。它操作简单、传动平稳、安全可靠，加工装配工艺性好，且经济性好。

电动葫芦具有轻巧、灵活、成本较低，且安全可靠，单机起重能力高，维护方便等特点，是目前应用广泛，深受欢迎的轻型起重设备。

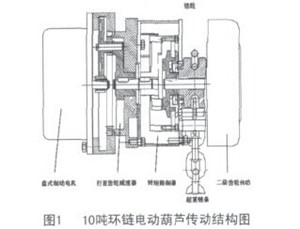

本文设计的10吨环链电动葫芦结构采用盘式制动电机替代HSZ-10手拉葫芦的手拉链部分及制动部分，利用行星齿轮减速器进行减速增矩，设计了一种转矩限制器防止过载，保护盘式电机和传动系统不受损坏。电动葫芦的传动结构如图1所示。

二、主要结构设计

（一）盘式制动电机

电动葫芦的动力来自于盘式制动三相异步电动机。这是一种全封闭的、自冷式新型异步电机，体积小、轴向尺寸短、制动力矩大、制动迅速、定位准确、运行可靠、维护方便的特点，能实现通电起动迅

速和断电瞬时刹停的功能。该机配有手动制动离合器和无手动离合器两种类型，采用凸缘安装方式。该电机可用为各种机械的主运动和辅助运动提供驱动力，特别是起重机械、锻压机床、建筑机械等。

（二）行星齿轮减速器

行星齿轮减速器的主要传动结构由行星轮、太阳轮、内齿圈三部分组成。相对于其它减速器，具有高刚性、高精度、高的扭矩与体积比等优点。尤其传动效率高，单级行星齿轮减速器效率在97%-98%之内。

（三）取物装置

环链电动葫芦的链条采用低碳合金钢材料制成，使链条更加有韧性，也更加坚固耐磨，在工作中确保了安全性。配有链袋以盛装链条，使电动葫芦看起来干净整齐美观。链袋内一般装有防锈油，保护链条不致生锈，延长环链电动葫芦的使用寿命。

（四）转矩限制器的性能分析及摩擦材料的选择

转矩限制器基本上是由主动部分、从动部分、压紧机构三部分组成。主动部分、从动部分和压紧机构是保证转矩限制器处于接合状态并能传动动力的基本结构。
