起重葫芦的吊钩

编辑：凌鹰起重机械浏览：3765 添加时间：2014-09-30 08:09:17

技术背景：

如业界周知理，对于起重葫芦，不论是动手的还是电动的，都务必配备有用于挽起重物的吊钩。图1示除了已经有技术中普遍使用的起重葫芦的吊钩，它包括构体1、筒体2和销轴3、构体1用螺母固定在筒

体2的下部，销轴3设置于筒体2的近中部。当要将这种结构的吊钩配置到起重葫芦上时，那么，只要将钢丝绳的一端与销轴3固定，而绳子的中部缠绕在起重葫芦的绞盘上，并且将绳子的另外一端与绞盘

固定即可。在使用状态下，由构体1挽起或称钩柱重物，直至使重物提携至所需要的位置后卸除重物。若要继续起吊另外一件重物，那么，先是由电机反转，是绞盘放绳，再次由构体1挽起重物，依此类

推。所以一种可以及时提示超载荷而避免事故发生起重葫芦的吊钩出现了。

【摘要】：一种起重葫芦的吊钩，属于起重设施技术领域。包括钩体、筒体和销轴，特点是：还包括有钩体提携装置、超载响应器、一吊绳连接器和一吊轴，筒体为构成有第一、第二腔体的圆筒体，第

一、第二腔体间由筒体的内壁所延设的腔体分隔凸台分隔，钩体提携装置设在第二腔体中且与筒体联结，钩体配接在钩体提携装置上，吊轴的下端位于第二腔体内且与钩体提携装置相接触，而吊轴的上

端探入到第一腔体中，与吊绳连接器联结，超载响应器套置在吊轴的下端，其中：吊绳连接器的下部构成有一柱形体，该柱形体的外壁上设置有警示标志。优点：能够保障安全，避免事故。

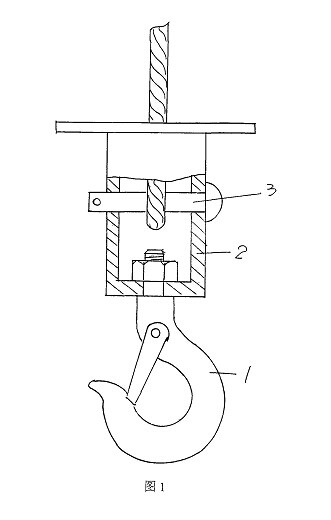

图1所示为已有技术中的起重葫芦的吊钩示意图。

【主权项】：

1、一种起重葫芦的吊钩，它包括钩体(1)、筒体(2)和销轴(3)，其特征在于：还包括有钩体提携装置(4)、超载响应器(5)、一吊绳连接器(6)和一吊轴(7)，所述的筒体(2)为构成有第一、第二腔体(21、

22)的圆筒体，第一、第二腔体(21、22)之间由筒体(2)的内壁所延设的腔体分隔凸台(23)分隔，所述的钩体提携装置(4)设在第二腔体(22)中并且由所述的销轴(3)将钩体提携装置(4)与筒体(2)联结，所

述的钩体(1)配接在钩体提携装置(4)上，所述的吊轴(7)的下端位于第二腔体(22)内并且与钩体提携装置(4)相接触，而吊轴(7)的上端探入到第一腔体(21)中，与座落于第一腔体(21)内的所述吊绳连接器

(6)联结，所述的超载响应器(5)套置在吊轴(7)的下端，其中：吊绳连接器(6)的下部构成有一用于与所述第一腔体(21)相配合的柱形体(61)，并且在该柱形体(61)的外壁上设置有用于揭示超载的警示标

志(611)。
