电动葫芦门式起重机设计缺陷可造成零部件裂纹

编辑:凌鹰起重机械   浏览:311   添加时间:2022-03-04 09:39:56

在一侧支腿上方的上横梁由2根独立的小箱形梁(或工字钢)结构组成,如图1所示。产生裂纹的原因为应力集中、受力不均匀及刚度不足。

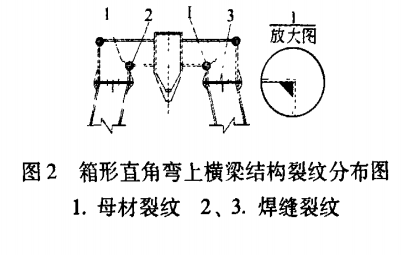

上横梁弯折处裂纹,采用不合理的90°弯折,如图2所示。上横梁的下盖板角焊缝及腹板产生裂纹,主要是因为应力集中引起。

上横梁与主梁连接处在焊缝及母材上都出现过裂纹,如图3所示。主要原因是主梁内部与上横梁腹板连接对应位置缺少加劲肋板,造成主梁与上横梁之间传力不畅,腹板局部稳定性不足,加上焊接应力集中,致使在连接部位造成疲劳裂纹。
