焊罐电动葫芦的油罐提升安装

编辑:凌鹰起重机械   浏览:2016   添加时间:2019-12-17 09:50:29

在石油、农药、化工等建设工程中,因大型立式圆筒拱顶储罐占地少、成本低等优点得到广泛使用。焊罐电动葫芦在油罐施工中使用广泛,其提升安装方法如下:

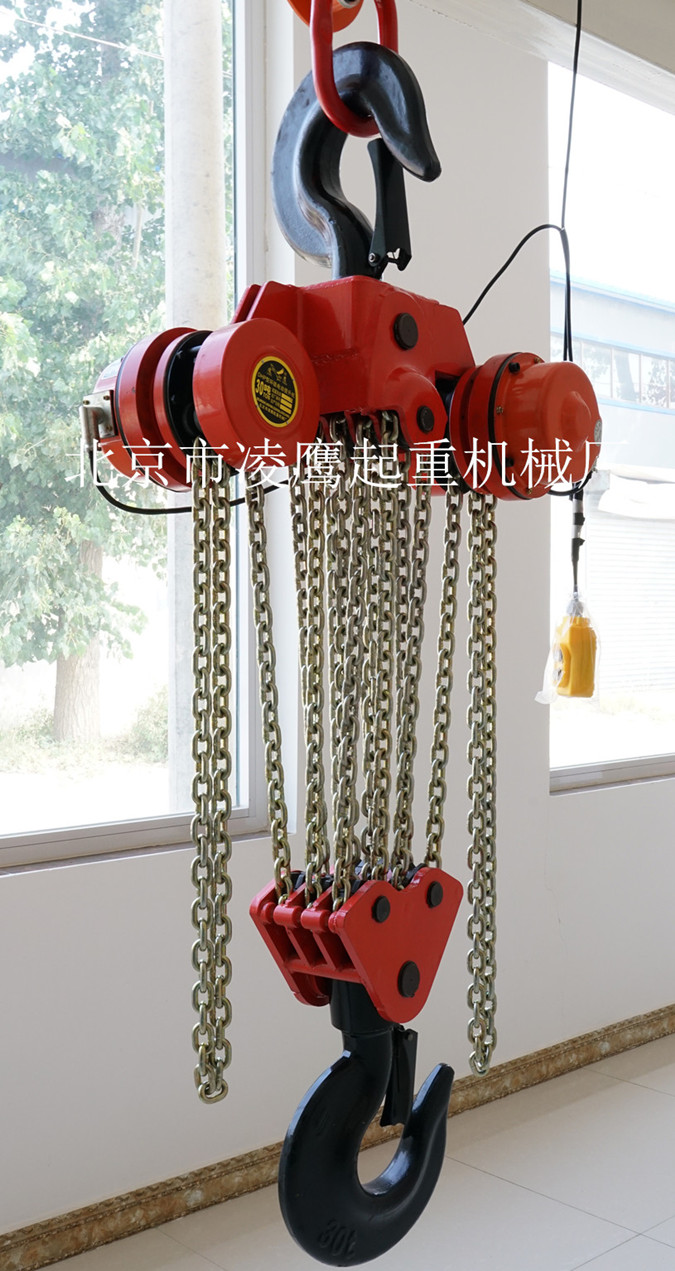

1、罐顶安装完毕后,安装电动葫芦提升装置。在距罐壁内侧约 500mm 处均匀布置并安装 20 根倒装立柱,立柱与罐底焊接牢固,与罐顶预留窗口对齐,立柱安装时必须保证垂直,并在2 /3高度处安装3根斜撑。每根立柱靠近罐壁侧挂一个10t电动葫芦,电动葫芦应和膨胀圈上的吊耳处于一垂直线上。

2、在每圈罐壁下端约 100mm 处安装膨胀圈,使膨胀圈和罐壁形成一体受力。在膨胀圈上焊接起吊吊耳,采用电动葫芦控制提升装置通过起吊吊耳和膨胀圈提升罐壁。

3、提升装置及膨胀圈安装完毕后,围上第2圈壁板,组对点焊纵缝,预留1条纵缝不点焊。纵缝外侧焊完后,即可开始提升顶圈罐壁。

4、提升前,检查膨胀圈是否顶紧,龙门卡具是否焊牢,倒装立柱斜撑是否安全可靠,确定提升装置无误后即可开始提升。提升时,先逐个启动电动葫芦,使每个电动葫芦的负载基本一致,再集中启动全部葫芦进行提升,提升时罐内人员观察各电动葫芦的运行情况,防止卡链,提升至对接口150~200mm位置时暂停提升。在所提升的壁板下端沿四周每隔1.5m 设置一个罐壁挡板,尺寸为 120mm × 60mm × 8mm。

5、再启动全部电动葫芦,使罐体提升到位,用 2 个手拉葫芦将活口收紧,测量周长、切割多余的壁板,坡口打磨后进行点焊,并使下圈壁板上端紧贴罐壁挡板,下端紧贴罐底内挡板,局部不到位的地方调整到位,环缝间隙用电动葫芦调整,并进行组对点焊、焊接。

6、在第2圈壁板外侧安装第3圈板,围板且组对点焊完毕后,焊接纵缝,纵缝焊好后,重复上述检查,提升第2圈壁板,组对第3圈封口纵缝,最后组对第2圈与第3圈间的环缝。组对好后焊接,焊完后回落膨胀圈,安装到第3圈壁板下口。重复上述过程,直到罐壁全部安装完毕。最后1圈壁板安装时需留1张板的立缝不焊,待环缝组对后,在此开出大门,撤出罐内的倒装装置,再封大门并焊接。
