环链手扳葫芦驱动装置的工作原理

编辑：凌鹰起重机械浏览：3996 添加时间：2016-01-04 09:38:25

环链手扳葫芦是一种手动起重工具，它是一款机械代替人工的起重工具，使用非常广泛。它的驱动装置促使机械的运动，才能完成起重工具。

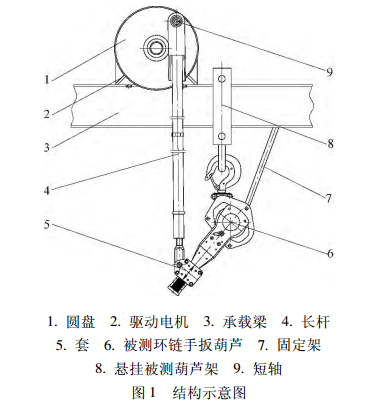

环链手扳葫芦需要悬挂在规定工位上，将驱动装置的电机以一定角度和一定距离固定在悬挂环链手扳葫芦的承载梁上，角度要求电机输出轴与环链手扳葫芦的操作手柄相垂直，距离要求安装完驱动装置后不发生干涉。在固定好驱动电机后，在电机输出轴上安装一个周边焊有小短轴的圆盘，在小短轴上通过关节轴承连接一根长杆(长杆可分为几段，相互通过螺纹扣连接，方便调节距离，关节轴承可以调整角度)，在长杆的另一端通过螺纹扣连接一个套 (套可以灵活转动) ，通过该套与环链手扳葫芦的操作手柄进行连接，见图1进行试验时，首先接通电源，电机带动安装在输出轴上的圆盘做圆周运动，圆盘上的短轴带动长杆以电机输出轴为中心进行上下摆动，这样，环链手扳葫芦的手柄在长杆上连接套的带动下一起上下摆动，从而实现重物上升、下降的动作。为了避免在进行试验时环链手扳葫芦的转动，可以在承载环链手扳葫芦的梁上焊接一固定支架，通过支架将环链手扳葫芦的相对位置固定好，从而实现更好，更有效的操作。

手扳葫芦具有结构简单，使用方便，成本低廉，能耗低等特点。北京凌鹰专业承揽各种电动葫芦、手拉葫芦的制造和维修业务，欢迎各位新老客户光临选购！！
