有适合高空作业的手扳葫芦吗?

编辑:凌鹰起重机械   浏览:1708   添加时间:2015-08-24 09:05:52

手扳葫芦是一款使用简单,携带方便的手动起重工具,广泛应用于造船、电力、运输、建筑等场所。很多时候,针对高空作业,不知道选择怎样的手扳葫芦,下面北京凌鹰为大家介绍一种可以适合高空作业的手扳葫芦。

这种适合高空作业的手扳葫芦,使用方便,包括主体壳、棘轮扳手装置、从动链轮装置、卡索板组件及设置于主体壳和从动链轮装置之间的链条组件,主壳体内设置有防逆转齿轮传动机构和链轮传动机构,链条组件包括三行链条,主体壳内还设置有小链轮机构,从动链轮装置包括大链轮机构,小链轮机构包括第一壳体和设置于第一壳体内的定滑轮,大链轮机构包括第二壳体和设置于第二壳体内的动滑轮,主壳体的底部设置有第一链条孔和第二链条孔,链条的一端设置于第二壳体的上端,链条的另一端依次环绕经过定 滑轮和动滑轮、再穿过第一链条孔、环绕于链轮传动机构的主轴、再穿过第二链条孔。

链条靠近棘轮扳手机构的这一端套设有缓冲弹簧,缓冲弹簧的端部设置有止退环。棘轮扳手装置包括依次套设于主壳体内齿轮轴上的手轮、棘轮手柄、大棘轮和倒顺棘爪。防逆转齿轮传动机构包括制动棘爪、第一收缩弹簧、防逆棘爪及第二收缩弹簧,制动棘爪和防逆棘爪均与主壳体销接,第一收缩弹簧的一端与制动棘爪固定连接,第一收缩弹簧的另一端与主壳体固定连接,制动棘爪通过第一收缩弹簧定位;第二收缩弹簧的一端与防逆棘爪固定连接,第二收缩弹簧的另一端与主壳体固定连接,防逆棘爪通过第二收缩弹簧定位。

这种适合高空作业的手扳葫芦具有结构简单紧凑,不容易变形,使用灵活轻巧,方便、安全等特点的。

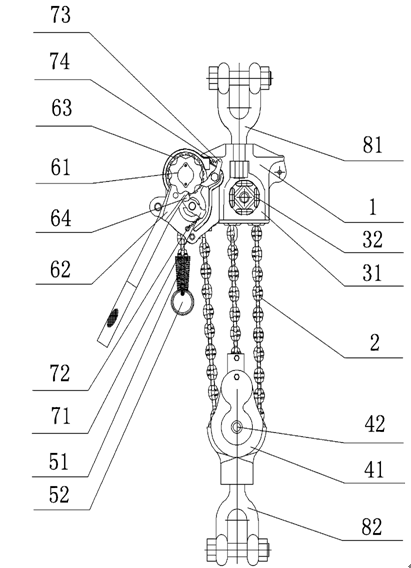

备注:下图为适合高空作业的手扳葫芦主视图,主壳体--1,链条--2,第一壳体--31,定滑轮--32,第二壳体--41,动滑轮--42,缓冲弹簧--51,止退环--52,手轮--61,棘轮手柄--62,大棘轮--63,倒顺棘爪--64,制动棘爪--71,第一收缩弹簧--72,防逆棘爪--73,第二收缩弹簧--74,上吊环--81,下吊环--82。
