图解BCD防爆电动葫芦的工作原理

编辑:凌鹰起重机械   浏览:2164   添加时间:2015-07-29 10:01:57

BCD型防爆电动葫芦,防爆等级分别为dⅡBT4和dⅡCT4,结构合理。防爆性能符合 JB/ T10222-2001 《防爆钢丝绳电动葫芦》及 GB3836.1-2000 《爆炸性气体环境用电气设备第 1 部分:通用要求》和 GB3836.2-2000 《爆炸性气体环境用电气设备第2 部分:隔爆型 " d" 》规定。可以根据使用环境选择合适的防爆葫芦。防爆电机带有电磁刹车,设置安全。葫芦卷筒置有绳槽,提升下放过程不乱绳。葫芦配有上下限位器,可以使葫芦在使用时不冲顶。导绳器不易损坏、防爆性能好、安全可靠等优点,是易燃易爆、 危险场所吊运重物的理想设备。那么BCD型防爆电动葫芦工作原理是怎么样的呢?北京凌鹰为您详解:

BCD型电动葫芦工作原理示意图(见图1、图2)

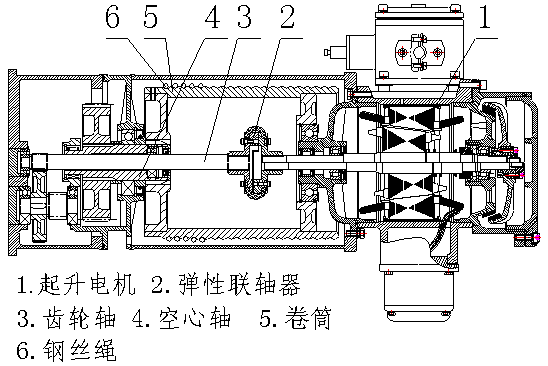

(如图1)0.5-32吨(起升高度6米)的BCD型电动葫芦时,带锥形制动器的电机①(布置在卷筒的一端)通过弹性联轴器②直接带动减速器(布置在卷筒另一端)的输入轴一齿轮轴③,通过三级齿轮减速,由减速器的输出轴—空心轴④,驱动卷筒⑤转动,缠绕钢丝绳⑥,使吊钩升级(即图中起重电机的下半部分)。不通电时,起重电机处于制动状态,葫芦便于不能工作(即图中起重电机的上半部分)。

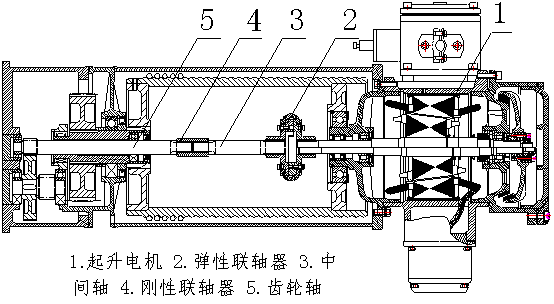

(如图2)0.5-32吨(起升高度9米)的BCD型电动葫芦则由电机①通过弹性联轴器②,中间轴③和刚性联轴器④,带动减速器的输出轴—齿轮轴⑤,从而驱动减速器和卷筒。

图1

图2
