三制动钢丝绳电动葫芦故障现场情况分析

编辑:凌鹰起重机械   浏览:1062   添加时间:2022-02-18 09:48:13

用户现场操作后,发现在按下升降操作按钮,吊钩在正常运行 3~10 s 后,在未松开操作按钮的情况下吊钩自动停止运行。重复上述操作几次均有同样情况出现,检查电气线路发现故障发生时控制箱异常指示灯常亮,而该指示灯点亮触发条件为控制箱第三制动器动作。

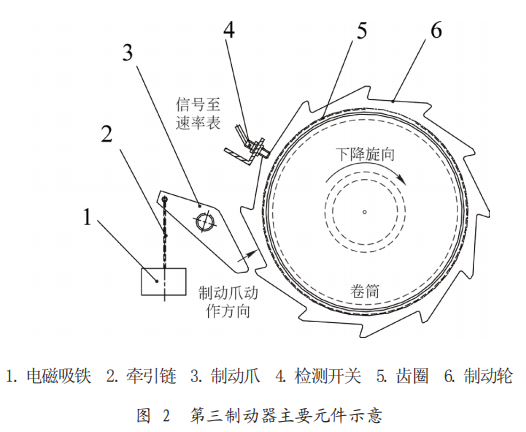

第三制动器主要部件包括速度检测开关、齿圈、牵引电磁铁、速率表、制动爪与制动轮等,如图2所示。



第三制动器的工作原理为:吊钩上升或下降时,设置在钢丝绳卷筒上的齿圈同步旋转,固定在机壳上的检测开关实时读取齿圈转过的齿数(齿圈与卷筒同轴),通过信号电缆将脉冲信号传至速率表,速率表将检测开关监测的单位时间(通常设定为 1 s)内脉冲数与预设的1.3倍额定速度时的脉冲数进行比较,当实测脉冲数≥设定脉冲数时,速率表常开触点闭合,牵引电磁铁线圈得电后产生电磁拉力,拉动制动爪插入制动轮中完成卷筒制动,同时点亮控制箱面板上的异常指示灯。

首先检查第一、第二制动器,结果为锥形制动盘无磨损、锈蚀现象,且制动间隙满足单独良好制动的要求。第二制动器连线正确,制动盘无异常情况。将第三制动器强制打开后再进行升降操作,第一、第二制动器打开、抱闸正常,未发现起升机构无法运行的情况。因此可排除第一、二制动器故障的因素。
