焊罐葫芦提升大型立式储罐施工中提升装置的选用

编辑:凌鹰起重机械   浏览:94   添加时间:2021-10-14 10:46:07

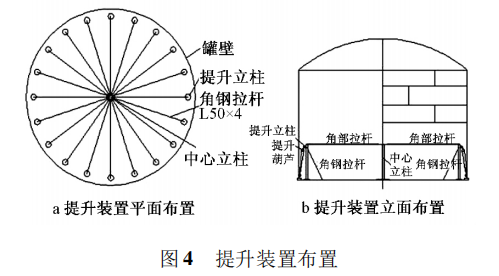

电动葫芦提升倒装法的施工装置主要由电动葫芦、中心立柱、膨胀圈、斜撑以及调节装置等组成,提升装置如图4所示。在储罐内部距罐壁500mm左右的同心圆上均布20个10t倒链,提升电动葫芦固定在倒装立柱上。倒装立柱用159*8钢管制成,高3.2m,立柱上端吊耳、底座及筋板均用16mm钢板制作而成。在立柱3/4高度位置3个方向安装3根斜撑。斜撑之间的夹角及斜撑与罐底的夹角均以450为宜,罐中心安装1根中心立柱,用于把每个提升立柱连在一起,形成一个整体。

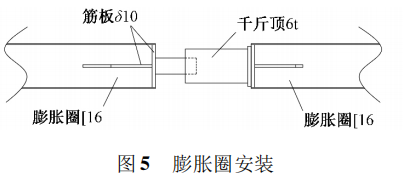

膨胀圈采用16滚弧制成,根据罐体周长分若干节制作,本工程分为4等分。膨胀圈安装时,在膨胀圈4等分位置处用4个16t千斤顶将膨胀圈顶紧,使其紧贴在罐壁上,通过龙门卡具将膨胀圈与罐壁固定成一体,龙门卡具沿着膨胀圈每隔1m设置1个。膨胀圈用千斤顶顶紧的4个位置应避开倒装立柱。膨胀圈制作成型后的曲率应和管内壁的曲率一致,膨胀圈安装如图5所示。
