阐述钢丝绳电动葫芦的结构性能

编辑:凌鹰起重机械   浏览:1492   添加时间:2020-07-20 10:16:19

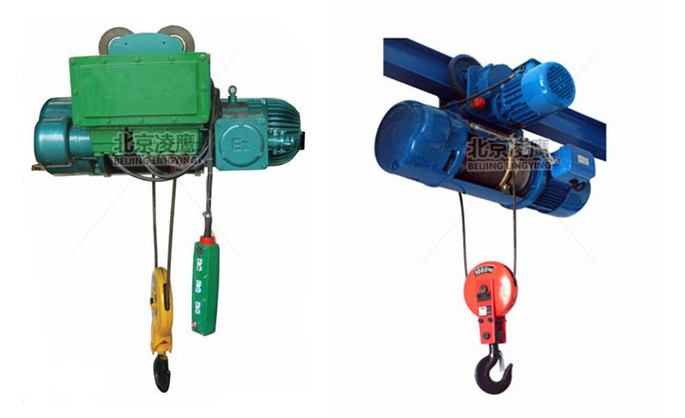

钢丝绳电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。各部件在结构上可以相对独立,维修调整方便。

1、三相交流锥形转子电动机为本电动葫芦起升的原动力,三相交流锥形转子电动机为电动小车的原动力,其转子、定子均为锥形结构。

2、锥形转子电动机的结构就有产生轴向磁拉力的特点,制动摩擦片4安装在风扇制动轮3上,锁紧螺母2和螺钉1把风扇制动轮紧固于电机转子轴后端。起动时磁拉力克服弹簧4的压力,使转子与转子连接一体的风扇制动轮产生轴向位移,制动环与后端盖6脱开,转子自由转动(即工作状态)。断电后,磁拉力消失,在压力弹簧的作用下,风扇制动轮与端盖刹紧,依靠锥形环面产生的摩擦力,获得制动作用。在额定负荷下制动时,重物下滑距离不应超过起升速度的1/100,否则,应进行调整。调整时,将螺钉1松开,拧锁紧螺母2,以增加弹簧5的压力,获得较大的制动力矩。调整间隙C一般以1.5毫米为宜。可通过反复起动,观察电机轴轴向窜动量测得。

3、减速器采用圆柱斜齿轮三级减速,驱动装置采用圆柱直齿轮二级减速,齿轮及齿轮轴用合金钢制造,并经过热处理。壳体均为铸铁制造,装配严密,灰尘不易侵入。

4、MD1型电动葫芦除起升电动机换成双电机组外,其他部分与CD1型电动葫芦相同。双电机组由主起升电动机、慢速起升电动机和慢速驱动装置组成。主起升电机工作时,由于慢速起升电机不接电处于制动状态,慢速驱动装置不动,电动葫芦快速运行。慢速起升电机工作时,通过慢速驱动装置带动主起升电机锥形转子旋转。此时,主起升电机不接电处于制动状态,电动葫芦慢速运行,这样就产生了两种起升速度。

5、钢丝绳缠绕在卷筒的绳槽内,绳端用压绳板紧固在卷筒上,更换钢丝绳时只须启动电机,使压绳板螺栓露在卷筒外壳缺口处即可拆下。
