浅谈钢丝绳电动葫芦中间轴断裂的原因

编辑:凌鹰起重机械   浏览:3335   添加时间:2019-03-02 09:46:44

钢丝绳电动葫芦的代表型号为CD1型电动葫芦、MD1型电动葫芦及微型电动葫芦。是一种轻小型起重设备,量大面广,具有结构紧凑、质量轻、体积小、零部件通用性强、操作简便的优点。

随着工业化的高速发展,对钢丝绳电动葫芦的性能要求也越来越高,尤其是超高起升高度的电动葫芦,由于结构上的限制,该产品的使用性能存在重大安全隐患。一般来说,产品使用不当或制造中的质量问题具有局部性和偶然性,通常可以通过一定方法进行措施补救、修复或避免。如果结构本身就存在缺陷的话,常会在使用一定时间后才发现,因而会造成相当大的损失,并难以采取补救措施。

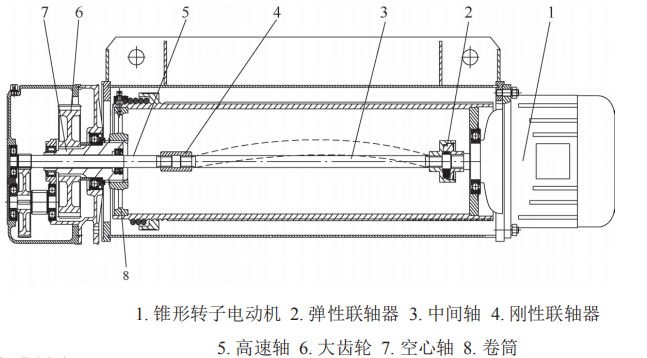

钢丝绳电动葫芦,起升高度在24米以上的起升机构动作原理及中间轴弯曲塑性变形见下图:





起升机构动作原理:锥型制动电动机轴通过爪型弹性联轴器与中间轴连接,再和刚性联轴器与高速轴相连。当电动机通电旋转驱动减速器高速轴转动时,并将力矩通过齿轮传递减速器最后一级大齿轮,大齿轮再通过空心轴相连,空心轴又通过花键与卷筒相连,通过减速传动的力矩使卷筒旋转,使钢丝绳缠绕或脱开卷筒而使吊钩组和吊载物起升或下降,来完成起升机构的功能。

当锥型转子电动机以1 400 r/min 转动时,中间轴既要承受电动机输出相应的扭矩,又要承受横向弯曲振动。而刚性联轴器两端与中间轴、高速轴为花键配合,没有轴承支承。为考虑加工工艺、成型拉刀刀具采购及装配、维修方便等方面的因素,在设计制造中为间隙配合,更不利于该轴高速旋转。尤其是CD1型10 t 钢丝绳电动葫芦(4/2绳)起升高度H≥24 m 的电动葫芦时,在使用中,由于中间轴设计过长,轴径选择没有改进,自身质量偏重,结果在离心力作用下发生严重弯曲塑性变形,从而导致电动葫芦噪声增大,降低了减速箱内齿轮及轴承的寿命,弹性联轴器损坏,影响锥型电动机制动器效果(出现电动机制动打反的现象),严重时甚至会出现中间轴脱落、断裂等故障,造成载荷物体坠落的安全事故。
