永磁起重器的磁路设计原理

编辑:凌鹰起重机械   浏览:497   添加时间:2018-05-10 08:39:13

永磁起重器适用于搬运钢板、铁块及圆柱铁材。如机械零件、冲床模具及各类钢铁材料。这种永磁起重器是一种无电源起重设备。永磁起重器结构先进,按照出口标准组织生产,品质性能达到国际同类产品先进水平。永磁起重器广泛用于机械工业、模具制造业、仓库和交通运输等部门搬运钢板、钢锭等导磁性物体。

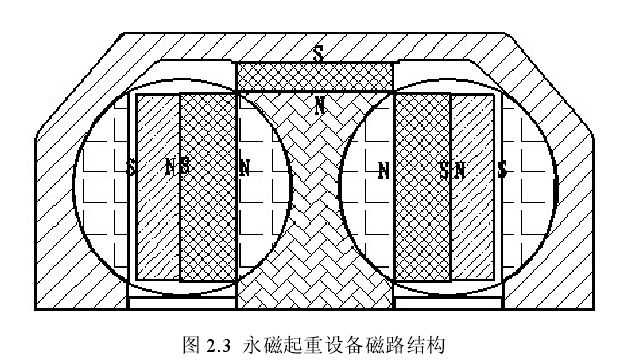

如下图所示,永磁起重器的磁路设计原理是综合了轴向、径向复合磁路和双磁体磁路两种新型磁路的特点的复合磁路结构,该磁路包括有一个导磁材料的壳体,该壳体得开口朝下,在壳体内有两个可沿自身的轴心转动的导磁轴,两导磁轴相互平行,每个导磁轴中部设有夹层,在夹层中固定有可随导磁轴一同旋转的永磁材料的旋转磁体,两个导磁轴之间有一个铁芯,在铁芯上方安置有永磁材料的顶部磁体,铁芯磁体及顶部磁体均与壳体固定为一体。当磁路处于打开状态时,导磁轴内的夹层开口为上下方向,夹层的宽度即为磁路间隙,此时铁芯周围两边的旋转磁体可以在0-90°之间变化,同时背离或朝向铁芯。同时朝向铁芯的时候就是磁场完全打开的时候,如果同时背离铁芯且与顶部磁体极性方向相对,即为磁场完全关闭的状态。
