群桅链式电动葫芦倒装法群桅吊装装置的设置方案

编辑:凌鹰起重机械   浏览:5897   添加时间:2016-03-31 10:56:27

群桅链式电动葫芦倒装法吊装焊灌之前需要对群桅吊装装置进行设置,设置方案如下:

主要机具配备:19*6桅杆需要20根(约15m),链式电动葫芦10t需要20台,集中控制柜一台,电焊机12-15部。

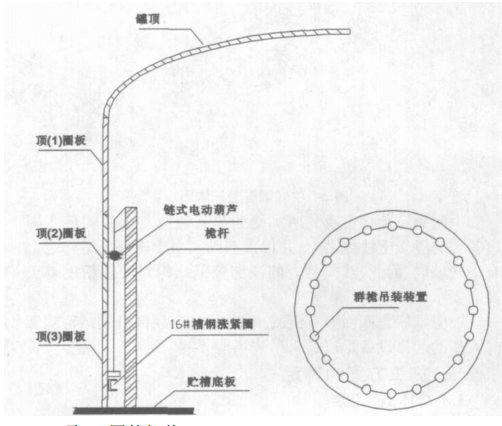

在壁板内侧一周均布20根桅杆,并安装上链式电动葫芦如图所示:桅杆顶应设有系杆,桅杆之间应设10组剪刀叉支撑均布,以保证群桅装置的稳定性。

检查确认群桅吊装装置安全可靠后,即可提升顶(1)圈板至适当高度,开始拼装订(2)圈壁板,焊接纵缝,调整焊后的焊接变形。

利用地板上原先已画好的壁板圆周线,把圈板撑圆。撑圆工具可用调整螺栓,也可用卡板等。

用电动链式葫芦调整顶(1)圈高度,组对顶(1)圈与顶(2)圈的环焊缝,并焊接。这样就完成了顶(2)圈的组装。顶(2)圈的下口有底板上的元周线控制椭圆度,上口有顶(1)圈上的涨紧圈控制椭圆度,可有效的保证顶(2)圈的组装质量。
