一种简易微型电动葫芦支架

编辑:凌鹰起重机械   浏览:1529   添加时间:2015-09-10 09:07:14

现在社会随着人们经济收入的增加,为了改善住房条件,全国各地都掀起了盖房热潮。目前农村建房一般采用微型电动葫芦支架。下面北京凌鹰介绍一种适合农村盖房的简易的微型电动葫芦支架。

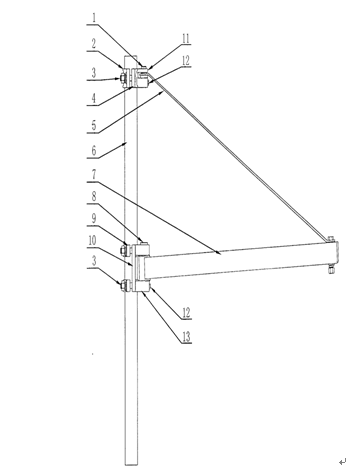

这种简易微型电动葫芦支架,包括立柱(6)、加强条(5)、支撑管组件(7)、上固定座、下固定座,其特征是:所述的上固定座包括上固定后座(2)和上固定前座(4),上固定后座(2)和上固定前座(4)固定在立柱(6)上,上固定前座(4)上设有上挂耳(11),上挂耳(11)上设有上固定轴销(1);下固定座包括下固定后座(9)和下固定前座(10),下固定后座(9)和下固定前座(10)固定在立柱(6)上,下固定前座(10)上设有下挂耳(13),下挂耳(13)上设有下固定轴销(8);加强条(5)的上端通过加强条垫片或轴承(17)铰接在上固定轴销(1)上,支撑管组件(7)的内端铰接在下固定轴销(8)上,支撑管组件(7)的外端与加强条(5)的下端固定连接。

这简易种微型电动葫芦支架的特征是:上挂耳(11)和下挂耳(13)上对应设有固定上固定轴销(1)和下固定轴销(8)的紧固螺丝(12)。支撑管组件(7)与加强条(5)的连接端设有支撑管套(18)。立柱(6)由圆钢或圆管制成,直径不小于48毫米,圆管的壁厚不小于4毫米。上固定座的最高点与下固定座的最低点之间的距离为450毫米。
